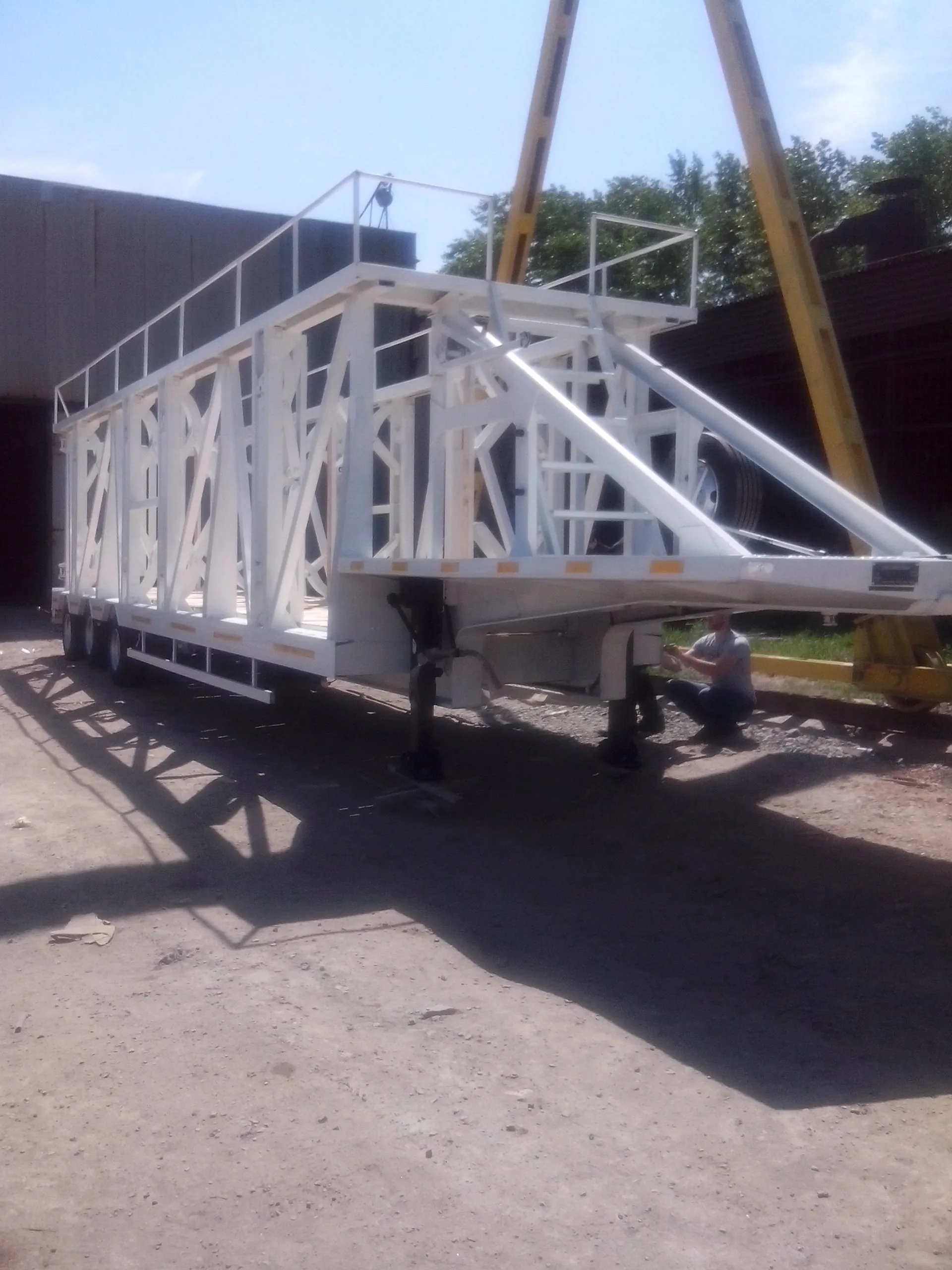

ферма и гусак трёхосного кассетного панелевоза

ферма и гусак трёхосного кассетного панелевоза
Панелевозы

Панелевоз кассетного типа, 3 оси

29–51 т · 3 оси · 11 000–16 500 мм

под заказ

Назначение

Трёхосный кассетный панелевоз за седельным тягачом — под железобетонные панели, плиты и другие изделия сборного домостроения. Груз стоит в ферме, его держат прижимные устройства. Боковой загрузки нет, как и у двухосного кассетного: груз опускают краном сверху.

Исполнения различает полная масса — до 44, 54 и 66 т, длина 11 000–16 500 мм. Нагрузка на седло 12,3–20,4 т (12 000–20 000 даН), у исполнения до 66 т — 14,3–28,6 т (14 000–28 000 даН): по ней проверяют тягач. По заказу ставят подъёмную ось.

Характеристики

Характеристики
Грузоподъёмность29–51 т
Полная масса36–66 т
Снаряжённая масса6–15 т
Число осей3
Нагрузка на ось8 000–16 000 кг
Длина11 000–16 500 мм
Ширина2 550 мм
Подвескапневматическая или рессорно-балансирная
ТормозаABS или EBS
Сцепкаполуприцеп
Платформацельная

Чертёж

на весь экран

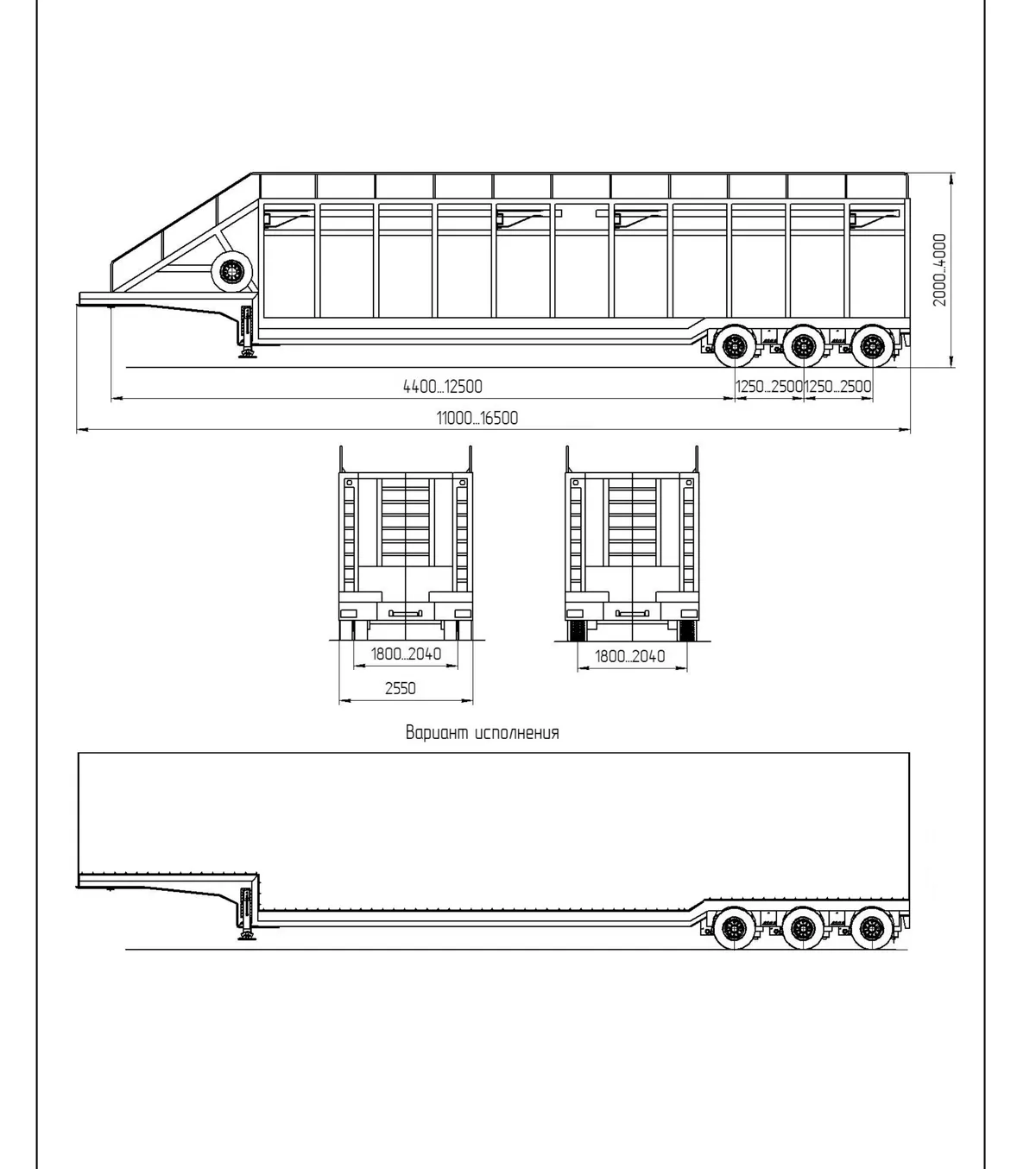

Панелевоз кассетного типа, 3 оси, общий видСкачать PDF

Панелевоз кассетного типа, 3 оси, общий вид

Панелевоз кассетного типа, 3 оси, общий вид — чертёж

Панелевоз кассетного типа, 3 оси, общий вид

Исполнения

Исполнения
ИсполнениеПолная масса, т
До 44 т36–44
До 54 т44,1–54
До 66 т54,1–66

Оборудование

Базовые позиции отмечены и не снимаются. Отметьте оборудование по заказу — заявка уйдёт на завод готовым техническим заданием. Формулировки — как в одобрении типа.
