Тралы до 60 тонн · Среднерамные тралы

Среднерамный трал, 4 оси

46–55 т · 4 оси · 13 800–16 800 мм

под заказ

Чертежи исполнений Запросить КП

Назначение

Четырёхосный трал за седельным тягачом под карьерную технику, бульдозер и крупный гусеничный экскаватор. Полная масса 58,5–71 т, поэтому по дорогам России он ездит со специальным разрешением — так записано в одобрении типа. Площадка идёт над осями, трапы и уширители рамы заказывают по необходимости.

Исполнения различаются колёсами и подвеской: шестнадцать колёс на пневматической подвеске или восемь на рессорно-балансирной.

Характеристики

Характеристики
Грузоподъёмность	46–55 т
Полная масса	58,5–71 т
Снаряжённая масса	12,5–16 т
Число осей	4
Нагрузка на ось	9 125–11 500 кг
Длина	13 800–16 800 мм
Ширина	2 550–3 000 мм
Подвеска	пневматическая или рессорно-балансирная
Тормоза	ABS или EBS
Сцепка	полуприцеп
Платформа	цельная

Чертежи исполнений

16 колёс8 колёс

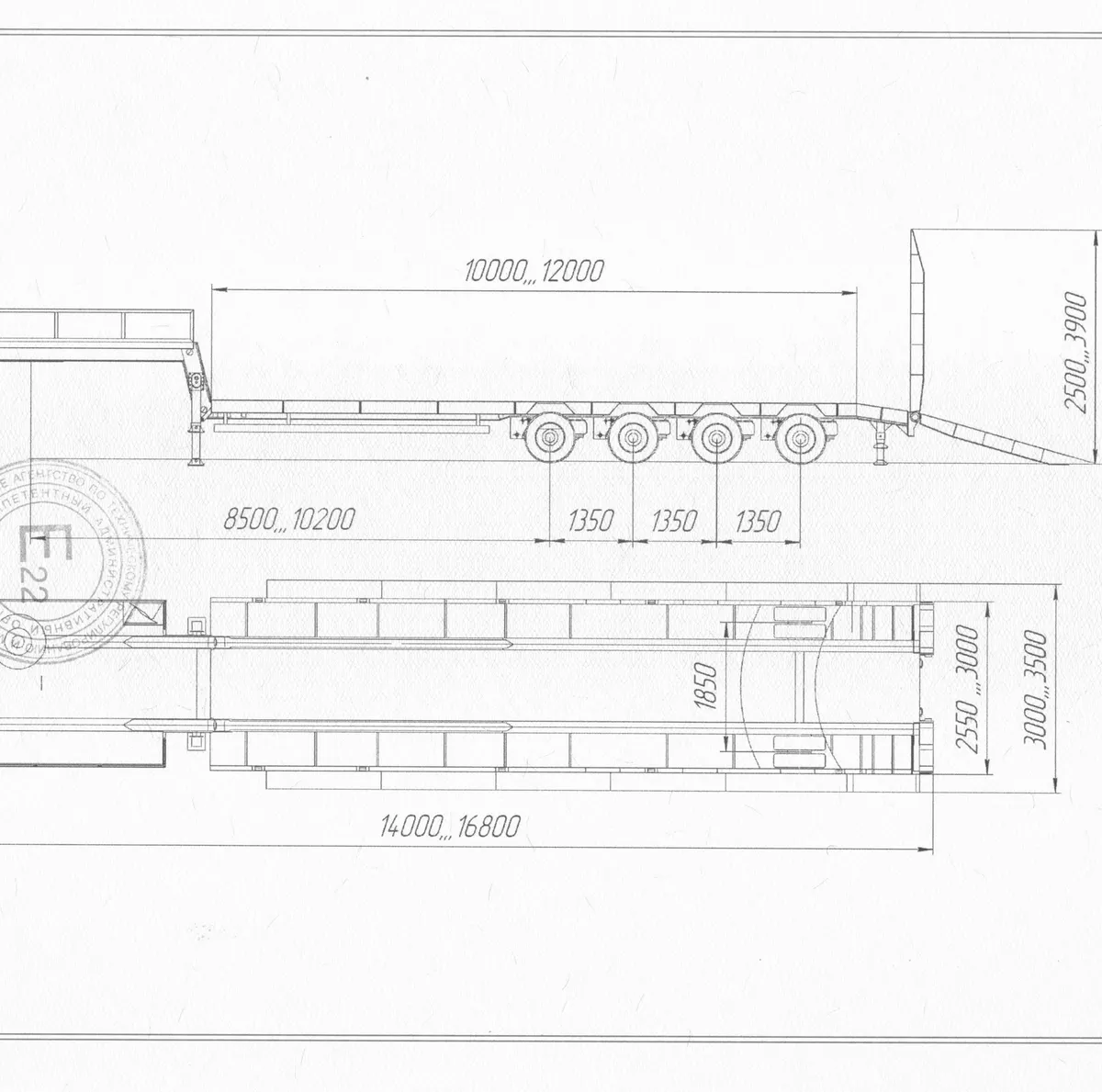

Среднерамный трал, 4 оси, общий вид · исполнение «16 колёс» — чертёж — Среднерамный трал, 4 оси, общий вид · исполнение «16 колёс»Скачать PDF

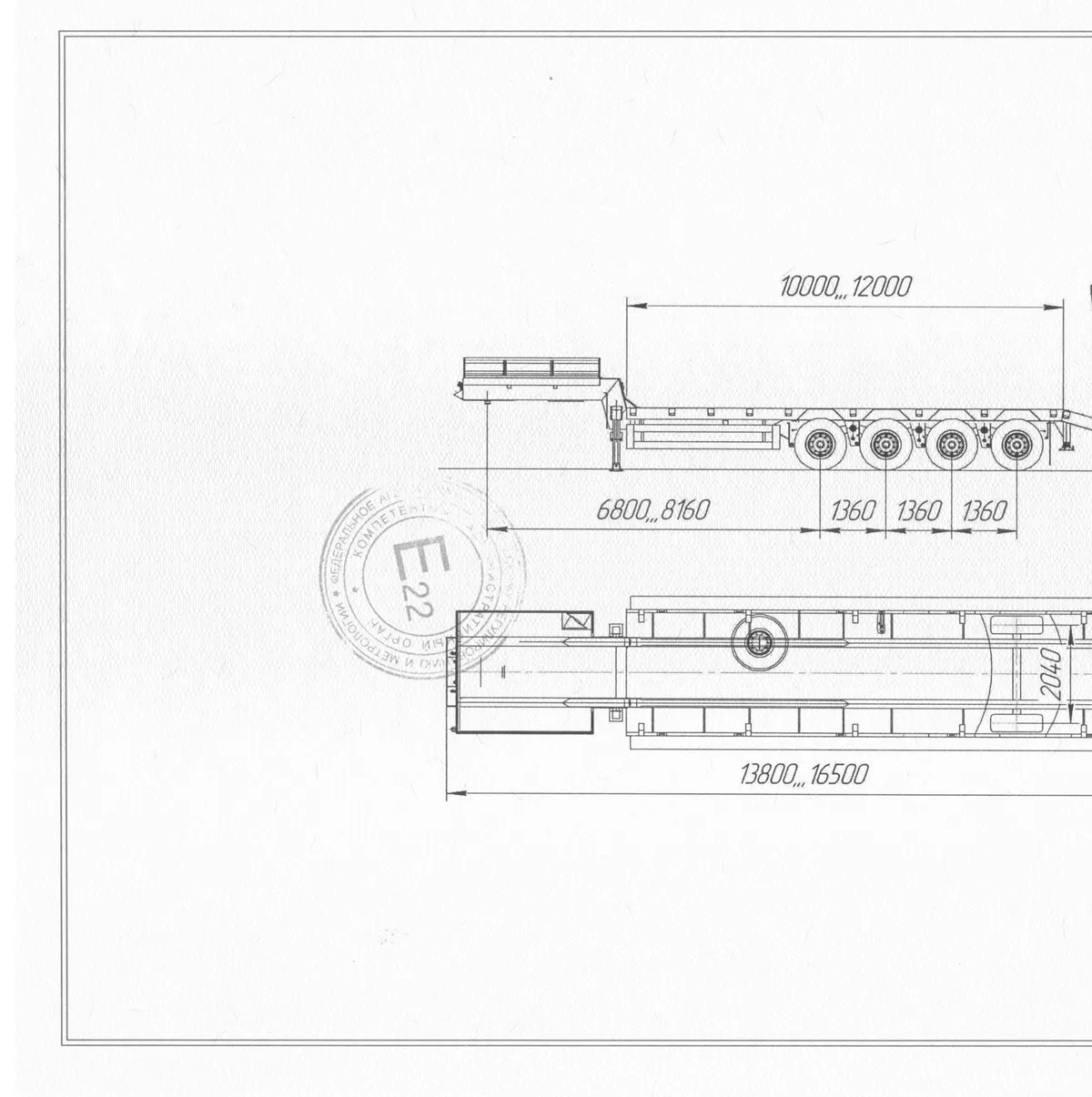

Среднерамный трал, 4 оси, общий вид · исполнение «8 колёс» — чертёж — Среднерамный трал, 4 оси, общий вид · исполнение «8 колёс»Скачать PDF

Исполнения

Исполнения
Исполнение	Полная масса, т	Длина, мм
16 колёс, пневматическая подвеска	65–71	14 000–16 800
8 колёс, рессорная подвеска	58,5–70	13 800–16 500

Оборудование

Базовые позиции отмечены и не снимаются. Отметьте оборудование по заказу — заявка уйдёт на завод готовым техническим заданием. Формулировки — как в одобрении типа.
